Profile 2a

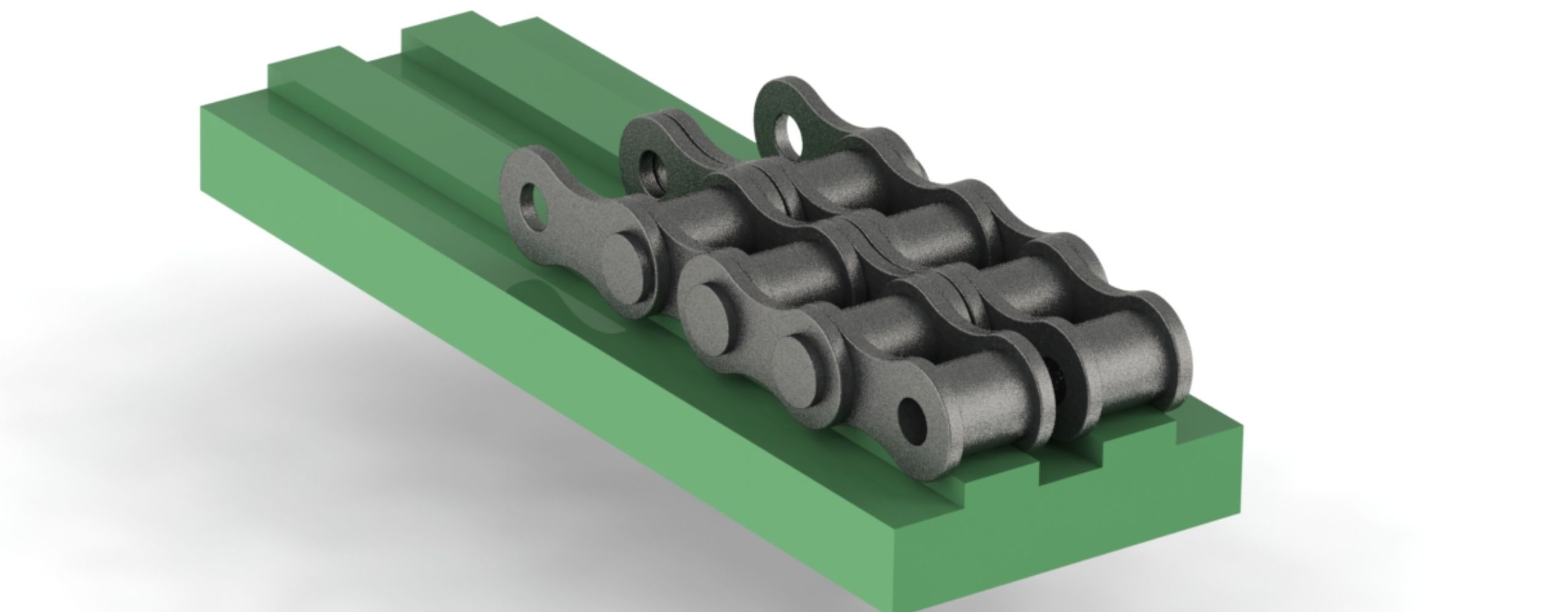

Profile 2

for double roller chain

Download:
Data sheet profile 2

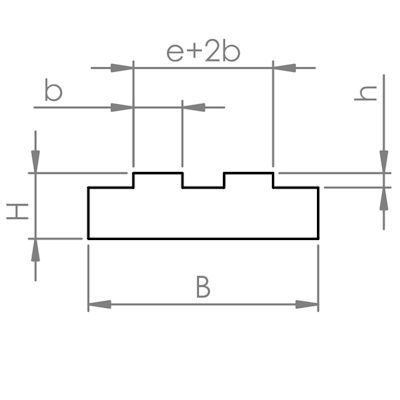

Profile 2a


chain diameters
chain No. DIN 8187/8188
B
H
b
h
e+2b
3/8" X 7/32" 06B-2 20 10 5,4 1,5 15,6
1/2 x 5/16" 08B-2 35 10 7,4 2,2 21,2
1/2 x 5/16" 08B-2 35 15 7,4 2,2 21,2
1/2 x 5/16" 08B-2 35 20 7,4 2,2 21,2
1/2 x 5/16" 08B-2 35 30 7,4 2,2 21,2
5/8" X 3/8" 10B-2 40 10 9,2 2,6 25,7
3/4" X 7/16" 12B-2 45 10 11,3 2,4 30,7



Profile 2b


chain diameters
chain No. DIN 8187/8188
B
H
b
h
1" X 17mm 16B-2 48 15 16 3,5
1 1/4" X 3/4" 20B-2 55 15 18 4,2
1 1/2" X 1" 24B-2 72 20 24 5,5
1 3/4" X 31mm 28B-2 89 25 30 6,8
2" X 31mm 32B-2 88 30 30 7,7


All special sizes available. ( Tolerances acc. to DIN 2768 medium )
